มาตรฐานการประมวลผลของชิ้นส่วนรูปวาดคืออะไร

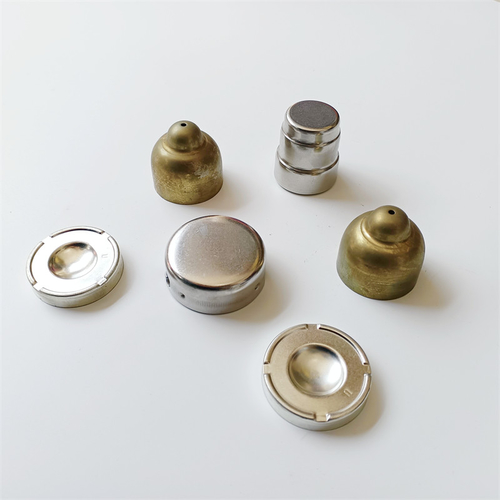

ชิ้นส่วนการวาดเป็นชิ้นงานที่ได้จากการยืดและเปลี่ยนแผ่นด้วยเครื่องจักรตอนนี้เราจะแนะนำมาตรฐานการผลิตของชิ้นส่วนรูปวาด

1. พื้นผิวผนังแรก พื้นผิวด้านล่าง และพื้นผิวผนังของส่วนที่วาดลึก และรัศมีมุมของมุมทั้งสี่ของส่วนสี่เหลี่ยมควรมีความเหมาะสมmm2rd1, mm5.1r2d.

2. รูปร่างของส่วนที่ยืดออกควรเรียบง่ายและสมมาตร และควรยืดในครั้งเดียวให้มากที่สุด

3. สำหรับชิ้นส่วนที่ต้องยืดหลายครั้ง บนหลักการของการรับรองคุณภาพพื้นผิวที่ต้องการ ควรอนุญาตให้มีร่องรอยที่อาจเกิดขึ้นบนพื้นผิวด้านในและด้านนอก

4. บนสมมติฐานของข้อกำหนดในการประกอบ ผนังด้านข้างของส่วนวาดลึกควรได้รับอนุญาตให้มีความลาดเอียงบางอย่าง

5. ขนาดของชิ้นส่วนที่วาดลึกควรทำเครื่องหมายด้วยขนาดภายนอกหรือภายใน และไม่ควรทำเครื่องหมายขนาดด้านในและด้านนอกพร้อมกันสำหรับชิ้นส่วนที่วาดลึกเป็นสี่เหลี่ยมคางหมู มิติในทิศทางความสูงโดยทั่วไปควรอยู่ด้านล่างหากส่วนบนเป็นเกณฑ์มาตรฐาน ความสูงก็ไม่ง่ายที่จะรับประกัน

6. ระยะห่างจากรูที่ด้านล่างหรือหน้าแปลนของชิ้นส่วนรูปวาดลึกถึงผนังด้านข้างควรมีความเหมาะสม
