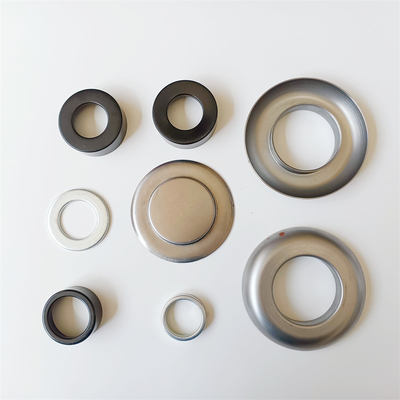

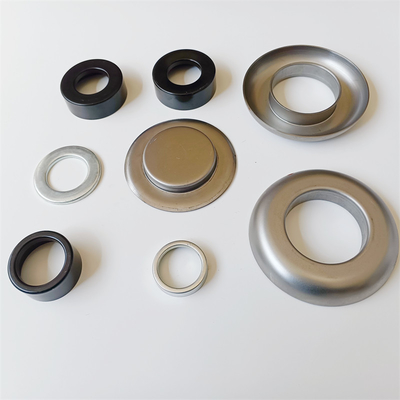

เฟอร์นิเจอร์ชิ้นส่วนโลหะดึงลึกสีเคลือบผงที่กำหนดเอง

งานแปรรูปโลหะแผ่นงานดัดกล่องชิ้นส่วนแปรรูป

ในฐานะที่เป็นชิ้นส่วนปั๊มโลหะพิเศษในกระบวนการปั๊มขึ้นรูป ชิ้นส่วนรูปวาดมีรูปร่าง ลักษณะเฉพาะ และประเภทที่แตกต่างกันตามลักษณะของกลศาสตร์การเสียรูป แบ่งออกเป็น: ชิ้นส่วนรูปทรงกล่อง (ตัวไม่หมุนผนังตรง) ชิ้นส่วนทรงกลมธรรมดา (หมายถึง 4 ประเภท: ตัวหมุนผนังตรง) ส่วนรูปร่างพื้นผิว (หมายถึงพื้นผิว) ตัวหมุน) และชิ้นส่วนรูปร่างผิวกายที่ไม่หมุน

1. ลักษณะการเสียรูปของชิ้นส่วนทรงกระบอก

ในกระบวนการวาดลึก พื้นที่การเสียรูปเป็นส่วนขอบหน้าแปลนของช่องว่าง และส่วนอื่น ๆ เป็นพื้นที่ส่งกำลัง ซึ่งไม่ได้มีส่วนร่วมในการเปลี่ยนรูปหลักภายใต้การกระทำของแรงอัดในแนวสัมผัสและความเค้นแรงดึงในแนวรัศมี พื้นที่การเสียรูปของช่องว่างทำให้เกิดแรงอัดในแนวสัมผัสและแนวรัศมี การยืดตัวมักจะอยู่ในแรงตึงและอยู่ในแรงอัดเสมอพารามิเตอร์การเปลี่ยนรูปขั้นสุดท้ายส่วนใหญ่ถูก จำกัด ด้วยความสามารถในการรับน้ำหนักของพื้นที่ส่งกำลังของช่องว่าง

2. ลักษณะการเสียรูปของชิ้นส่วนรูปทรงกล่อง

คุณสมบัติของการเปลี่ยนรูปจะเหมือนกับชิ้นส่วนธรรมดาที่มีลักษณะกลม ความแตกต่างก็คือการเสียรูปที่อยู่ภายใต้ความตึงเครียดเสมอและอยู่ภายใต้การบีบอัดเสมอจะกระจายอย่างไม่สม่ำเสมอบนขอบของช่องว่าง การเสียรูปของส่วนที่โค้งมนมีขนาดใหญ่ และ ความผิดปกติของส่วนขอบตรงมีขนาดเล็กที่ขอบของช่องว่าง ระดับของการเปลี่ยนรูปมากกว่าของว่างมีอิทธิพลร่วมกันระหว่างชิ้นส่วนที่มีระดับการเสียรูปเล็กน้อย

3. ลักษณะการเสียรูปของชิ้นส่วนพื้นผิวโค้ง

เส้นรอบวงด้านนอกของช่องว่างเป็นโซนการดึงรูปลึกซึ่งมีความตึงเครียดเสมอและถูกบีบอัดเสมอส่วนตรงกลางของช่องว่างเป็นโซนการบิดเบี้ยวที่ได้รับผลกระทบจากความเค้นดึงแบบสองทาง

4. ลักษณะการเสียรูปของชิ้นส่วนรูปร่างพื้นผิวที่ไม่หมุน

เขตการเปลี่ยนรูปของช่องว่างการวาดลึกยังประกอบด้วยโซนการเสียรูปการวาดลึกภายนอกและเขตการเสียรูปที่นูนภายใน แต่การกระจายของความผิดปกติทั้งสองนี้บนขอบของช่องว่างนั้นไม่สม่ำเสมอนอกจากนี้ยังมีการเสียรูปเฉือนในพื้นที่การเสียรูปส่วนปลายด้านนอกของช่องว่าง

พารามิเตอร์ผลิตภัณฑ์:
