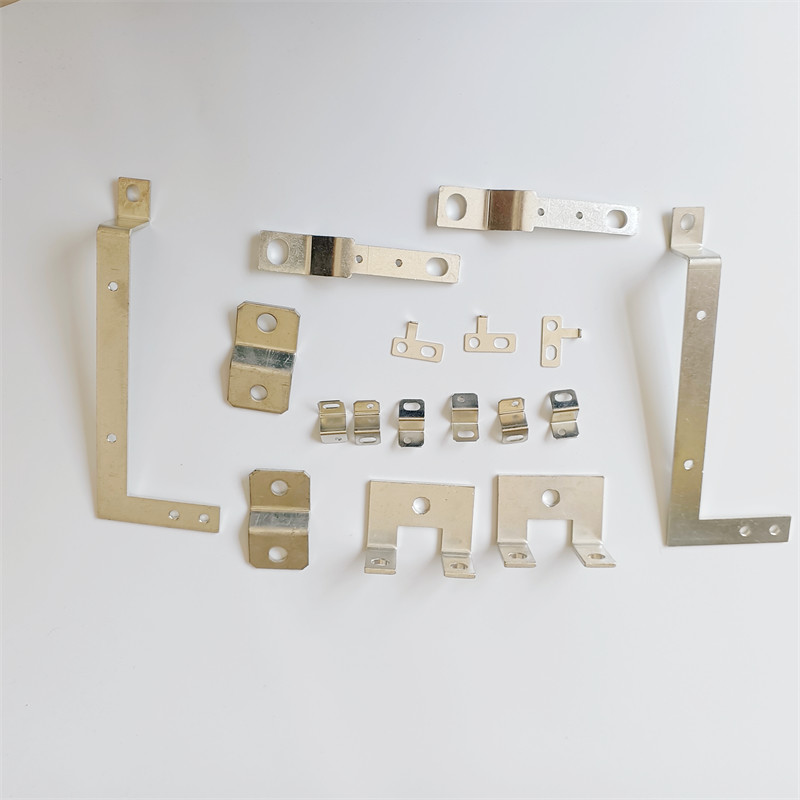

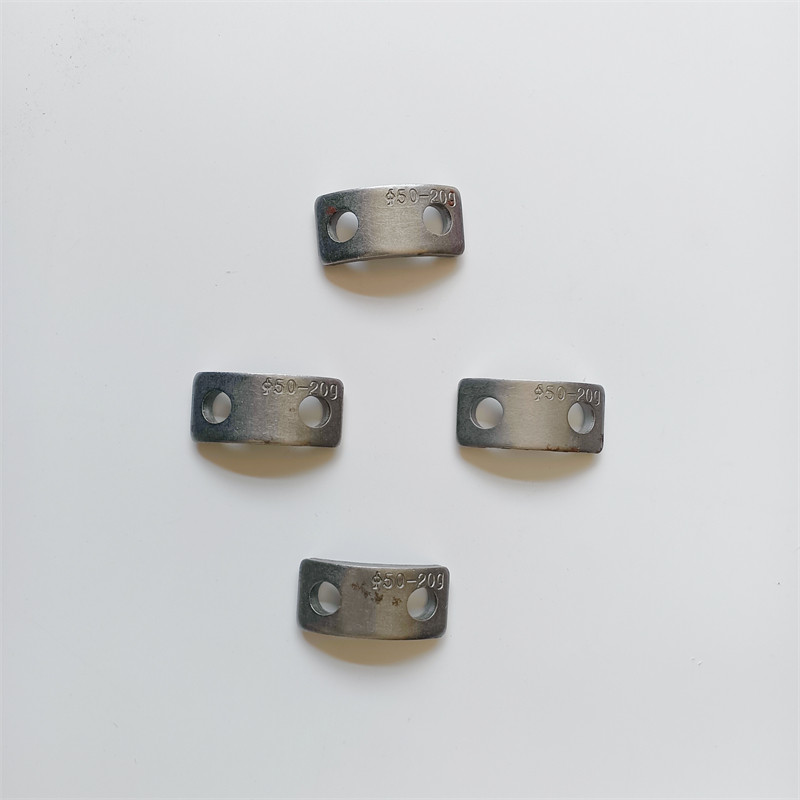

ชิ้นส่วนปั๊มโลหะที่มีความแม่นยำการประมวลผลชิ้นส่วนปั๊มฮาร์ดแวร์

ชิ้นส่วนปั๊มโลหะที่มีความแม่นยำการประมวลผลชิ้นส่วนปั๊มฮาร์ดแวร์

อัตราส่วน d/t ของเส้นผ่านศูนย์กลางของการเจาะต่อความหนาของวัสดุในการประมวลผลการปั๊มสามารถมีค่าต่อไปนี้: 0.4 สำหรับเหล็กแข็ง, 0.35 สำหรับเหล็กอ่อนและทองเหลือง และ 0.3 สำหรับอลูมิเนียม

เมื่อเจาะรูเล็ก ๆ บนจาน เมื่อความหนาของวัสดุมากกว่าเส้นผ่านศูนย์กลางของหมัด กระบวนการเจาะไม่ใช่กระบวนการตัด แต่เป็นกระบวนการของการอัดวัสดุเข้าไปในแม่พิมพ์ผ่านหมัดในช่วงเริ่มต้นของการอัดรีด ส่วนหนึ่งของเศษที่เจาะแล้วจะถูกบีบอัดและบีบเข้าไปในบริเวณโดยรอบของรู ดังนั้นความหนาของเศษที่เจาะโดยทั่วไปจะน้อยกว่าความหนาของวัตถุดิบ

เมื่อเจาะรูเล็ก ๆ ในส่วนปั๊ม เนื่องจากหมัดเจาะขนาดเล็ก ถ้าเจาะโดยวิธีธรรมดา หมัดเล็กจะหักง่าย ดังนั้น พยายามปรับปรุงความแข็งแรงของหมัดเพื่อป้องกันไม่ให้แตก และ ดัดวิธีการและสิ่งที่ต้องใส่ใจคือ:

1. แผ่นปอกเป็นสองเท่าของแผ่นนำทาง

2. ใช้ปลอกตัวนำคอลัมน์ไกด์ขนาดเล็กระหว่างแผ่นไกด์กับเพลทแบบตายตัว หรือเชื่อมต่อโดยตรงกับปลอกไกด์คอลัมน์ไกด์ขนาดใหญ่

3. หมัดถูกหดกลับเข้าไปในแผ่นนำ และระยะห่างระหว่างแผ่นนำกับแผ่นยึดหมัดไม่ควรใหญ่เกินไป

4. ช่องว่างทวิภาคีระหว่างหมัดและแผ่นนำมีขนาดเล็กกว่าช่องว่างด้านเดียวระหว่างหมัดและดายเว้า

5. แรงกดควรเพิ่มขึ้น 1.5 ถึง 2 เท่า เมื่อเทียบกับการปอกแบบธรรมดา

6. แผ่นนำทำด้วยหรือฝังด้วยวัสดุที่มีความแข็งสูงซึ่งมีความหนามากกว่าปกติ 20% ถึง 30%

7. การเชื่อมต่อระหว่างเสานำทางทั้งสองผ่านแรงกดของชิ้นงาน

8. ในระหว่างการเจาะหลายรู หมัดที่มีเส้นผ่านศูนย์กลางเล็กกว่าจะเป็นวัสดุหนึ่งที่หนากว่าหมัดที่มีเส้นผ่านศูนย์กลางใหญ่กว่า
