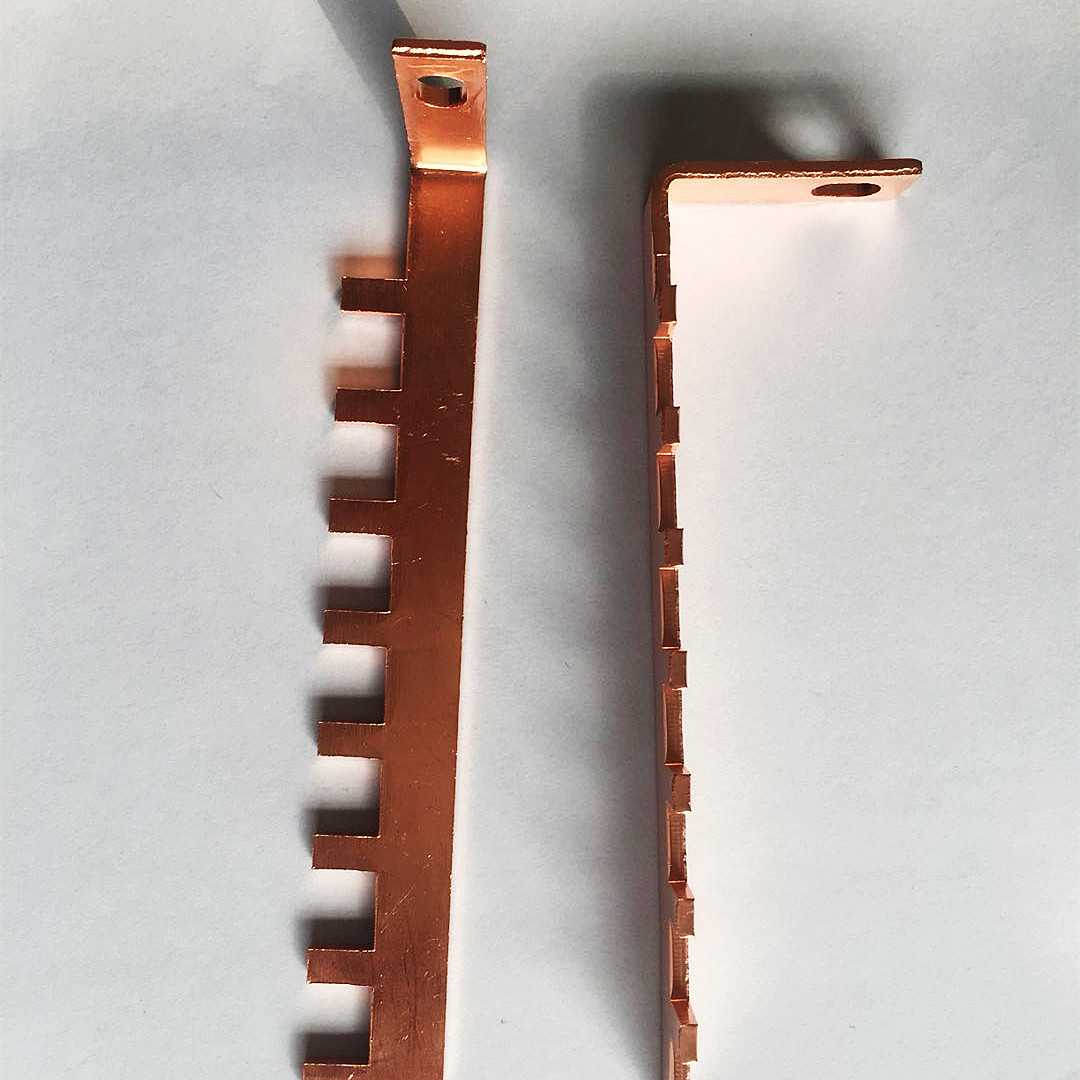

ชุบนิกเกิลบัสบาร์ทองแดงตัดด้วยเลเซอร์สำหรับอุปกรณ์พลังงานใหม่

บัสบาร์ทองแดงแบบกำหนดเองสำหรับอุปกรณ์พลังงานใหม่

Copper bar หรือที่เรียกว่า copper bus bar หรือ copper bus bar ทำจากวัสดุทองแดง และส่วนตัดขวางเป็นตัวนำยาวรูปสี่เหลี่ยมผืนผ้าหรือมุมลบมุม (โค้งมน) (ตอนนี้โดยทั่วไปแล้วแท่งทองแดงที่โค้งมนจะใช้เพื่อหลีกเลี่ยงการคายประจุปลาย) ในวงจรทำหน้าที่ลำเลียงกระแสและต่ออุปกรณ์ไฟฟ้าแท่งทองแดงถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์ไฟฟ้าโดยเฉพาะอุปกรณ์จ่ายไฟแบบสมบูรณ์

การเตรียมกระบวนการ

1. ตามแบบการออกแบบและรายการงานการผลิต ให้พิจารณาแนวทางแก้ไขที่ดีที่สุด

2. ตรวจสอบว่าข้อกำหนดรุ่นของส่วนประกอบไฟฟ้าหลักและอุปกรณ์เสริมตรงตามข้อกำหนดของแบบร่างและรายการวัสดุหรือไม่ และใบอนุญาตผลิตภัณฑ์และใบรับรองความสอดคล้องนั้นครบถ้วนหรือไม่

การเลือกบัสบาร์ทองแดง

1. ข้อกำหนดและวัสดุของบัสบาร์หลักเป็นไปตามแบบการออกแบบและวัสดุของบัสบาร์สาขาจะเหมือนกับบัสบาร์ของวงจรหลักโดยไม่มีข้อกำหนดพิเศษ

2. การเลือกบัสบาร์วงจรสาขา (ตัวนำ) จะต้องเลือกตามเส้นผ่านศูนย์กลางลวดที่ทำเครื่องหมายไว้ในรูปถ้าไม่ได้ทำเครื่องหมายไว้ ให้เลือกตามกระแสของการปลดเซอร์กิตเบรกเกอร์

3. เมื่อเลือกบัสบาร์สำหรับวงจรหลักหรือวงจรสาขาตามกระแสที่กำหนด ให้เลือกข้อกำหนดหน้าตัดไม่น้อยกว่าความจุกระแสไฟในตารางที่ 2 และตารางที่ 3

4. บัสบาร์กราวด์ (PE) ของอุปกรณ์จ่ายไฟแรงดันต่ำต้องเป็นไปตามข้อกำหนดของตารางที่ 1

5. ส่วนตัดขวางของบัสกราวด์ของอุปกรณ์จ่ายไฟแรงสูงไม่ควรน้อยกว่า 30 ตารางมิลลิเมตร และสายกราวด์ผ่านประตูไม่ควรน้อยกว่า 4 ตารางมิลลิเมตร

6. พื้นผิวของบัสบาร์ควรเรียบ เรียบ ปราศจากรอยแตกและตำหนิ

พารามิเตอร์ผลิตภัณฑ์
