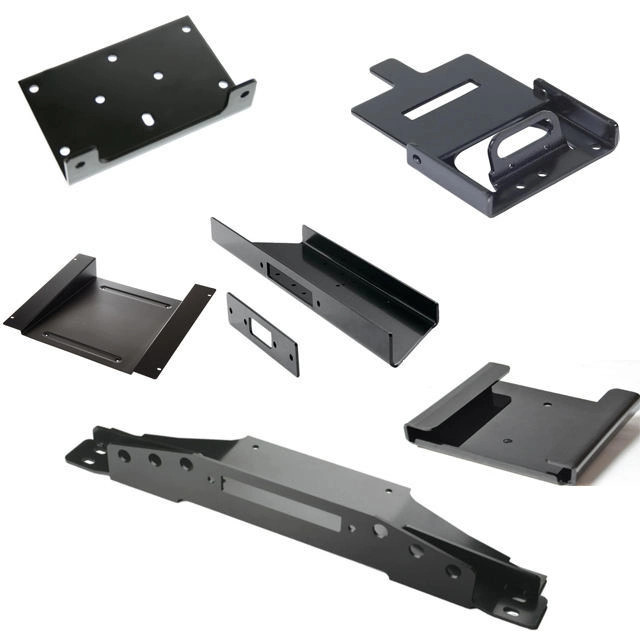

กดแบบกำหนดเองเจาะแผ่นโลหะเหล็กอ่อนกรณีการแปรรูปโลหะ

กดแบบกำหนดเองเจาะแผ่นโลหะเหล็กอ่อนกรณีการแปรรูปโลหะ

ตู้โลหะแผ่น ข้อกำหนดพื้นฐานของเทคโนโลยีการประมวลผล:

1,ในการผลิต การประมวลผลแชสซีโลหะแผ่นต้องดำเนินการตามแบบและมาตรฐานกระบวนการหากเมื่อภาพวาดและกระบวนการไม่สอดคล้องกัน กระบวนการควรมีผลเหนือกว่า

2,สำหรับลำดับกระบวนการกดโลดโผนแล้วดัด ควรให้ความสนใจเมื่อจัดกระบวนการ ขอบพับที่เล็กเกินไปจะรบกวนการกดโลดโผนแล้วดัด

3,เมื่อขนาดและความคลาดเคลื่อนที่ทำเครื่องหมายบนภาพวาดไม่สอดคล้องกับขนาดและความคลาดเคลื่อนที่กระบวนการกำหนด แชสซีโลหะแผ่นจะต้องดำเนินการตามข้อกำหนดของกระบวนการ

4,รูปร่างของแชสซีโลหะแผ่นได้รับการประมวลผลตามค่าเผื่อบวกของค่าเผื่อที่อนุญาต และรูปร่างของแชสซีได้รับการประมวลผลตามค่าเผื่อค่าเผื่อลบของค่าเผื่อที่อนุญาตของแชสซีโลหะแผ่น

5,รูปร่างของแชสซีโลหะแผ่นจะต้องดำเนินการตามค่าเผื่อลบของค่าเผื่อที่อนุญาต และห้ามใช้ค่าเผื่อค่าบวกโดยเด็ดขาด

6,เมื่อไม่ได้ระบุค่าความคลาดเคลื่อนในการวาดและกระบวนการ การประมวลผลจะดำเนินการตามระดับ GB/T 1804-92m

7, หลุมที่ไม่มีข้อกำหนดด้านความคลาดเคลื่อนจะได้รับการประมวลผลตาม GB / T 1804-92 ความอดทนและการเบี่ยงเบนในเชิงบวกระดับ m

8,ในการประมวลผลแชสซีโลหะแผ่น เมื่อมีข้อกำหนดการทำเครื่องหมายความอดทนสำหรับการวาดภาพและกระบวนการ พวกเขาควรดำเนินการตามข้อกำหนดความอดทน

9, ทุกชนิดของแผงโลหะผสมอลูมิเนียม, รูปร่างไม่ได้ระบุไว้ความอดทน, ตาม GB/T 1804-92 f ระดับของความแตกต่างเชิงลบและการประมวลผลบางส่วน

10 ผลิตภัณฑ์ทั้งหมดเนื่องจากการชุบด้วยไฟฟ้าหรือสังกะสีแบบจุ่มร้อนต้องเปิดรูกระบวนการ รูกระบวนการควรเปิดที่ด้านหน้าของผลิตภัณฑ์ซึ่งมองไม่เห็นตำแหน่ง

11,สำหรับชิ้นส่วนที่มีข้อกำหนดในการชุบ หากการกดรีเวททำได้ยากหลังจากการดัด ควรระบุไว้ในเทคโนโลยีการประมวลผลแชสซีโลหะแผ่นว่าจำเป็นต้องใช้เครื่องมือเสริมการกดรีเวท

12,ในกรณีที่ขอบพับโลหะแผ่นหนาและเล็กเกินไป ส่วนที่ไม่สามารถพับเข้าที่จะต้องเหลือขอบไว้ และหลังจากดัดแล้ว ควรเจาะหรือกัดส่วนที่เกินออกตามกระบวนการ

13 ยกเว้นคำแนะนำพิเศษ ทิศทางเสี้ยนต้องอยู่ที่ขอบด้านในของส่วนโค้ง ดังนั้นควรจัดกระบวนการแปรรูปแชสซีโลหะแผ่นด้วยแผนภาพการดัดหรือข้อความเพื่ออธิบาย
